SERVICE MANUAL FOR GC-004
インプレッサ、フォレスター用サクションパイプキット取付説明書　　品番　　　ＧＣ－００４
対応車種　　ＧＣ８，ＧＦ８　インプレッサ、インプレッサワゴン
　　　　　　　　　　　　　　　　　　Ｄタイプ（９６年９月～９７年８月）
　　　　　　　　　　　　　　　　　　Eタイプ（９７年９月～９８年８月）
　ＳＦ５　　フォレスター
　　　　　　　　　　　　　　　　　　Aタイプ（９７年２月～９８年７月）

この取り付け説明書は取り付けを行うサービス工場さまのために製作されています。

取付けは、必ず専門の技術を持った工場で行ってください。
本製品は競技専用部品であり、一般公道での使用はできません。

本製品取付にあたり、次のスバル純正部品が必要になります。作業前にご手配ください。
部品番号　 部品名　　 　数量　　　 部品単価(円)
14035 AA281 ガスケット、インテーク　マニホールド 2 520
34245 KA011 ガスケット、タンク 2 80
34427 AC010 シール　O　リング 1 80

分解手順
①エンジンが冷えているのを確認してから、バッテリーのマイナス端子をはずして下さい。
②次に冷却水、パワーステアリングオイルを抜いて下さい。

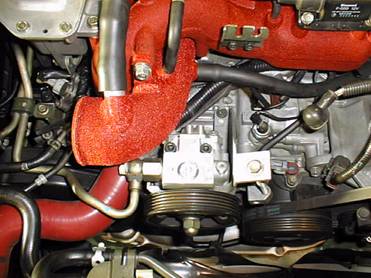

③インタークーラー、オルタネーター、補機類をはずしてからパワステオイルタンク、インテークマニホールドをはずして下さい。

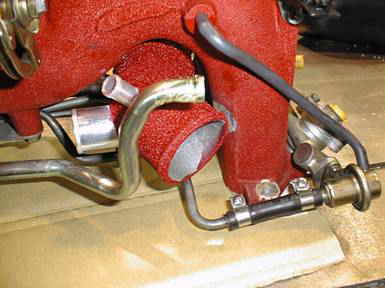

④外したマニホールドからノーマルのサクションパイプを取り外して下さい。

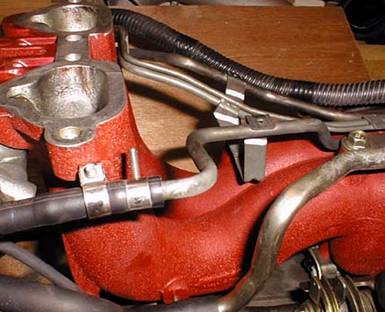

左図白線の部分でステーを切断します。
切断時に配管を傷つけないように注意して下さい


パイプを仮づけして、ホースが干渉する部分を、深さ３ミリほどマニホールドをリューター等使って削ります。
絶対に、３ミリ以上削り込まないように注意して下さい

加工位置は以下の写真を参照

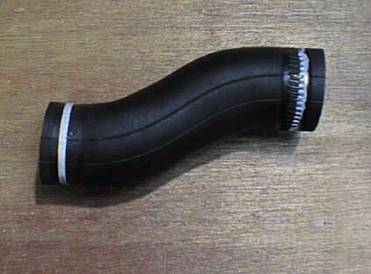

ブローオフバルブから来ているホースを、白線の位置で両端カットします。

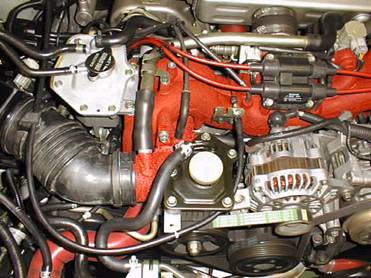

サクションパイプ、ホース、インテークマニホールドを組み付けた後、パワステタンクブラケット(製品に同梱)を保護シートを剥がしてから付属のキャップボルトで組み付けます。
この時Oリングを忘れない事。

34427 AC010　　シール　O　リング

パワステタンク、ホースを組み付け、ベルトを着ける前に手でプーリーを回しながらパワステオイル(スバル純正)を入れて下さい。


標準のベルトカバーは付かなくなりますので、アクセルワイヤーがベルトに触らないように、タイラップで止めて下さい。
本製品はパワステタンクをリフトアップしてエアインテークの容積を確保しているため ノーマルボンネット車の場合パワステオイルタンクのキャップがボンネット内側に若干干渉いたします。 装着後干渉している部分を加工しキャップ分の逃げを確保してください。

参考作業時間5時間～6時間
